ПРЕЦИЗИОННЫЙ ДВУХОСЕВОЙ МОТОРИЗИРОВАННЫЙ СТОЛ
ОТЕЧЕСТВЕННАЯ ДВУХКООРДИНАТНАЯ МОТОРИЗИРОВАННАЯ ПЛАТФОРМА (СТОЛ), ПРЕДНАЗНАЧЕННАЯ ДЛЯ ПРЕЦИЗИОННОГО ПОЗИЦИОНИРОВАНИЯ В ПРИЛОЖЕНИЯХ, ГДЕ ТРЕБУЮТСЯ ВЫСОКИЕ ТОЧНОСТЬ, ПОВТОРЯЕМОСТЬ, НАДЕЖНОСТЬ.
Применение
🤖 Электронная промышленность
Системы позиционирования широко используются в установках лазерной сварки, маркировки, гравировки, резки, а также другом оборудовании на базе числового программного управления (ЧПУ).
🔬 Лабораторное оборудование
Современные лабораторные исследования зачастую нуждаются в автоматизированных зондовых станциях для микроскопии, оптоэлектронных измерений, картирования поверхности.
🧑🔬👩🔬R&D центры
Линейные трансляторы и точная механика применяются для разработки и создания различных роботизированных платформ, сканаторов, блоков 3D-печати, измерительных стендов.
🔩Критическое машиностроение
Высокоточные моторизированные платформы применяются в микроэлектронике в литографических системах, а также другом технологическом оборудовании наукоемких отраслей.
Особенности
Силовые элементы выполнены из алюминиевого термообработанного сплава и соединены между собой усиленными направляющими с перекрестными роликами, что в совокупности с анодированным покрытием обеспечивает долговечность изделия и повышенные несущие характеристики.
Конструкция также предусматривает установку одного из нескольких типов двигателей (шаговые/сервошаговые, серво- или линейные) и энкодеров (угловые/линейные). Это обеспечивает гибкость при выборе комплектации в зависимости от решаемых задач.
Шаговые двигатели (ШД) 0.9° Обеспечивают дискретность перемещения в 100-200 нанометров. Оснащаются линейными энкодерами.
Серводвигатели (СД).
Сохраняют момент на валу при разгоне/торможении, демонстрируют высокие динамические характеристики. Оснащаются угловыми и линейными энкодерами.
Сервошаговые двигатели (СШД). 1.8°
Шаговые двигатели с угловым энкодером. Базовое решение без высоких требований к точности позиционирования.

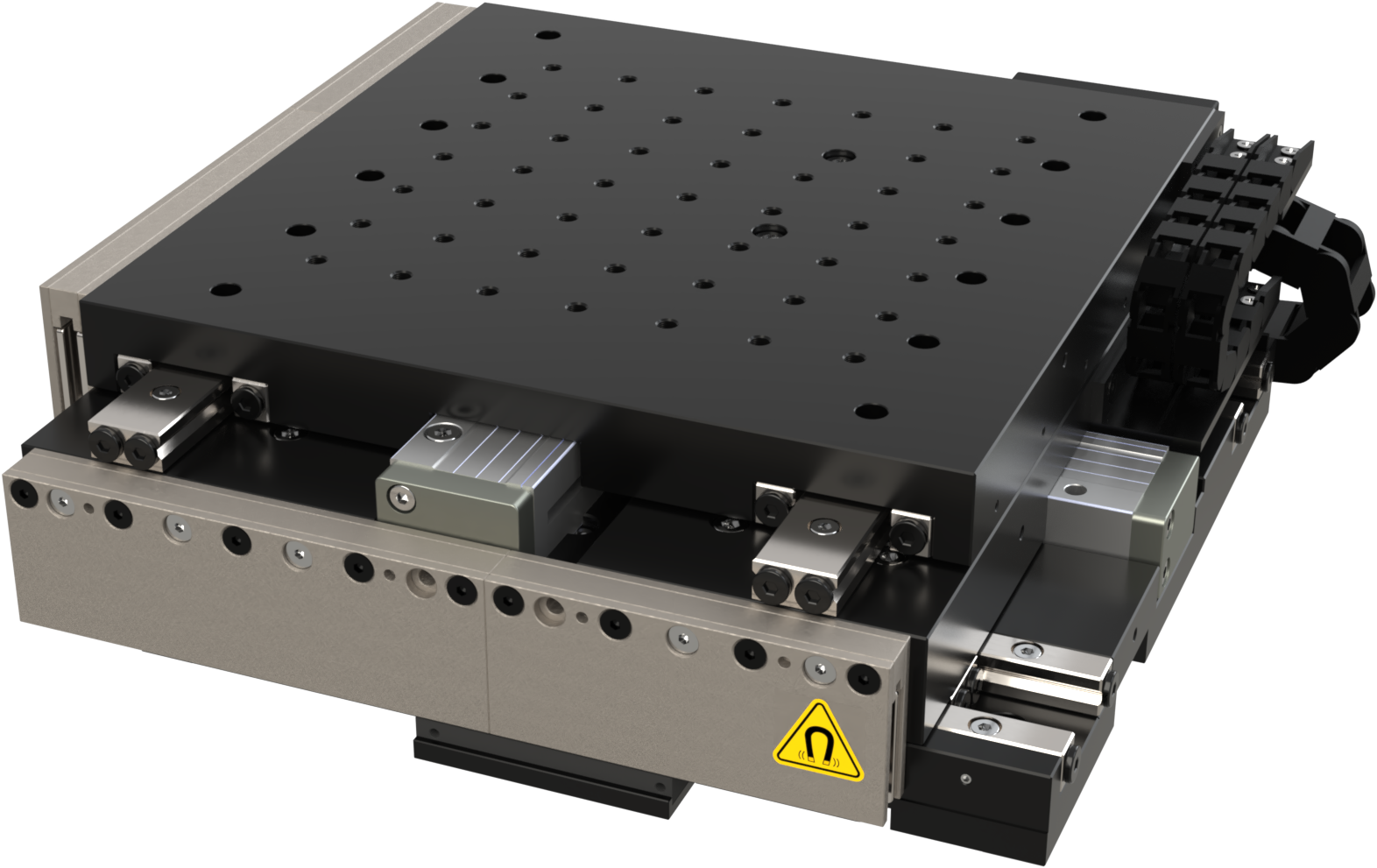

Линейные двигатели (ЛД).
Обеспечивают плавность хода и нулевой механический люфт в приводе за счет отсутствия шарико-винтовой передачи. Оснащаются линейными энкодерами.
В базовом варианте СМ-240 может быть закреплен на стандартных оптических столах или плитах с шагом резьбовых отверстий 25 мм.
СПЕЦИФИКАЦИЯ
| КОМПЛЕКТАЦИЯ | СМ-240Ш/СШ | СМ-240С | СМ-240Л |
| ОБЩИЕ | |||
| Тип двигателей | ШД/СШД (NEMA 17) | серво (NEMA 16/17) | линейные |
| Тип направляющих | с перекрестными роликами | ||
| Тип привода | Шарико-винтовая передача | — | |
| Габариты (ДхШхВ) | 395х345х69 мм | 415х415х69 мм | 330х290х81 мм |
| Масса в сборке | 15.5 кг | 16 кг | 18 кг |
| Макс. вертикальная нагрузка | 5 кг | 10 кг | |
| ПЕРЕМЕЩЕНИЕ | |||
| Ход осей | 154 мм (± 77 мм) | ||
| Дискретность перемещения | 2.5 мкм (полный шаг) 0.16 мкм (1/16 шага) | — | |
| Ортогональность осей 1 | 10 угловых секунд | ||
| Плоскостность рабочей области | ≤10 мкм/150х150 мм | ||
| Максимальная скорость 2 | 20 мм/c | 50 мм/с | 200 мм/с |
| ПОЗИЦИОНИРОВАНИЕ | |||
| Тип энкодеров | угловые / линейные оптические | угловые / линейные оптические | линейные оптические |
| Точность позиционирования 3 | ±20 мкм / ±1 мкм | ±1 мкм | |
| Концевые датчики | оптроны (х4, по 2 на ось) | ||
| Выходной сигнал энкодеров 4 | дифференциальные квадратурный TTL A-B-R или аналоговый Sin-Cos | ||
| ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ | |||
| Крепление 4 | под стандартные опт. столы/плиты (шаг 25 мм), винты М6 (х4, DIN912) | ||
| Материал несущих плит | сплав алюминия | ||
| Тип покрытия 4 | анодирование (цвет черный) | ||
| Рекомендуемый драйвер двигателей | ADI Trinamic TMC2209 | ETD-A2004-AEA1 | |
| Размер несущих плит (ДхШ) | 240х240 мм | ||
1 Возможна поставка изделия с уменьшенным значением
2 Данный параметр указан для рекомендуемых драйверов
3 С термостабилизацией энкодеров
4 Индивидуальное исполнение по ТЗ заказчика
